1+1 模压门联线生产线-门板和柜体正反面加工

1+1模压门联线适用于模压门板和柜体正反面加工,全程自动化生产,无需人工干预,精度和效率方面更高日产量可达到600-800平方/8H

1+1模压门联线配置单

  • 一、联线图片及布局展示

  • 二、联线性能特点描述

  • 三、单机图片展示及设备配置参数表

  • 四、配件名称及图片展示

  • 五、设备主要零部件品牌介绍和图片展示

  • 六、新代系统主要功能参数表

  • 七、制造厂商培训

  • 八、设备推荐用油

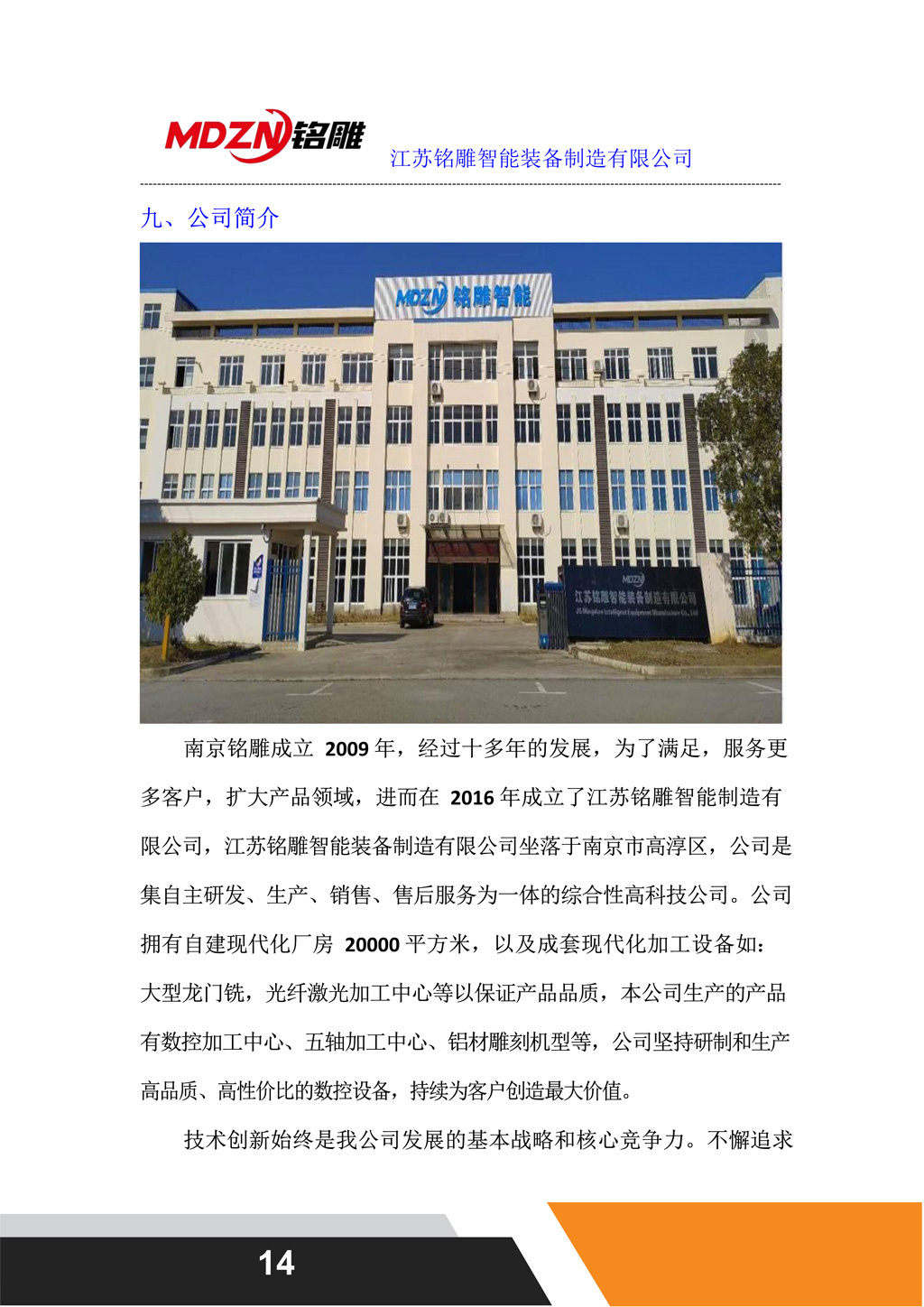

  • 九、公司简介

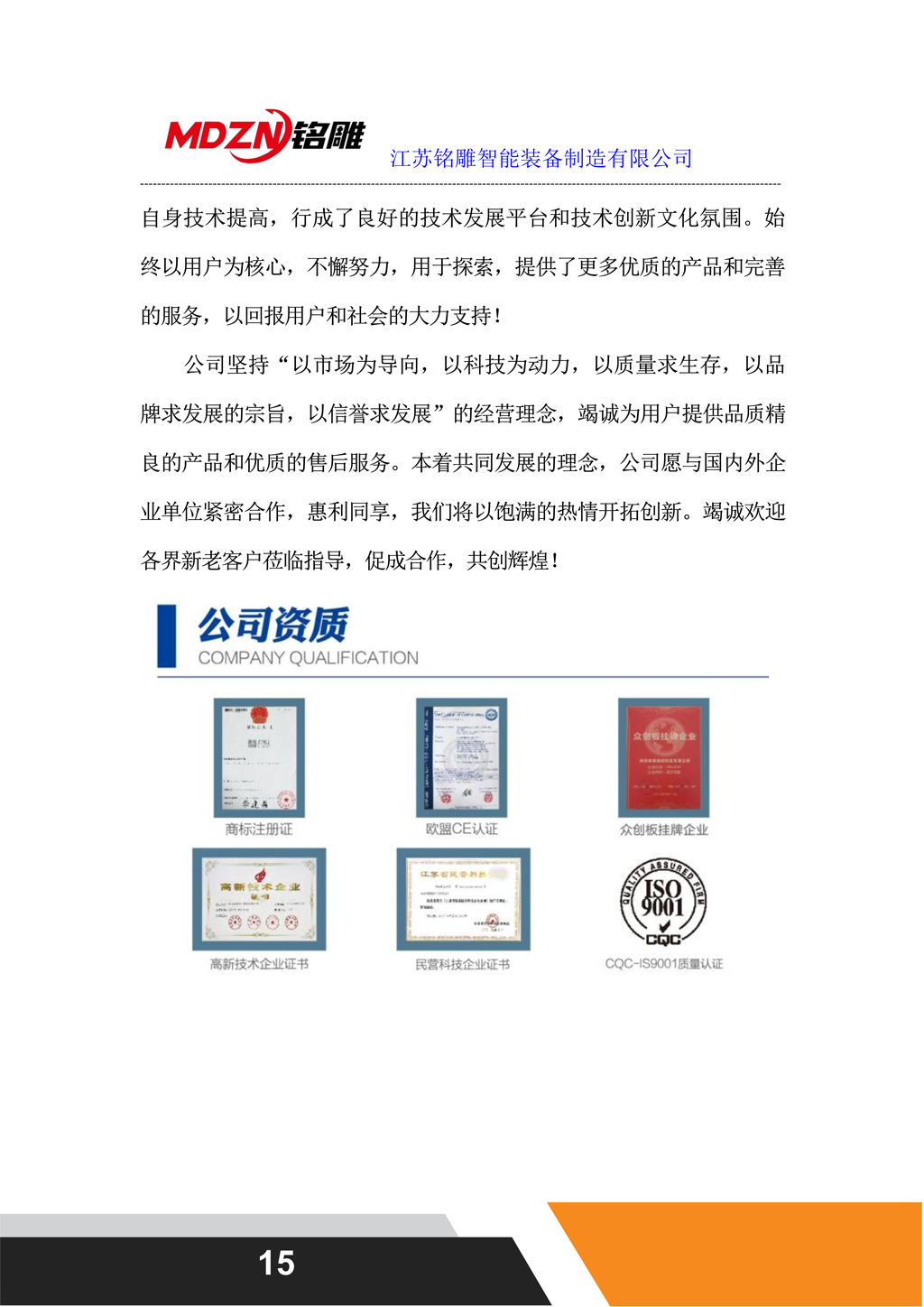

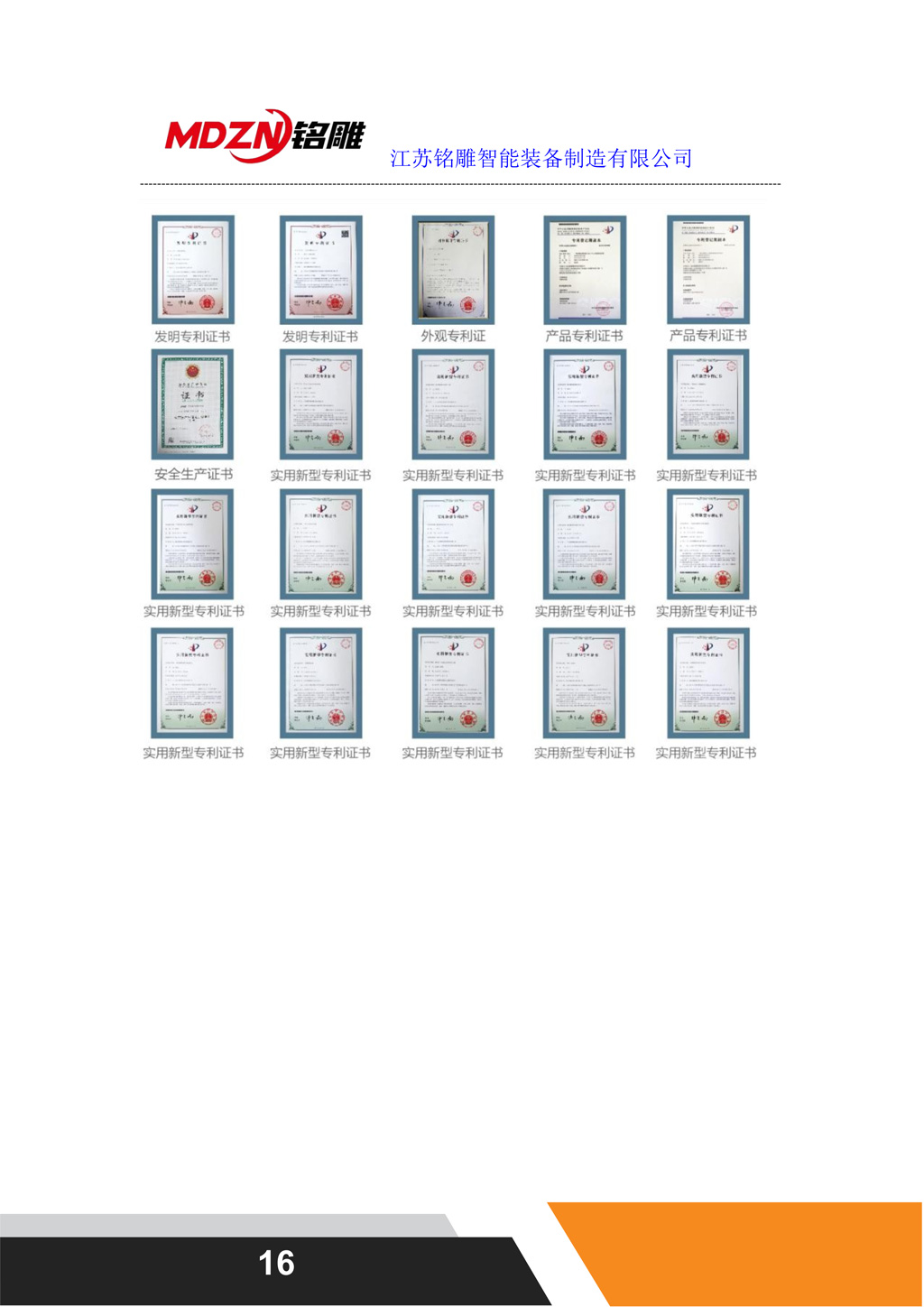

  • 十、公司资质

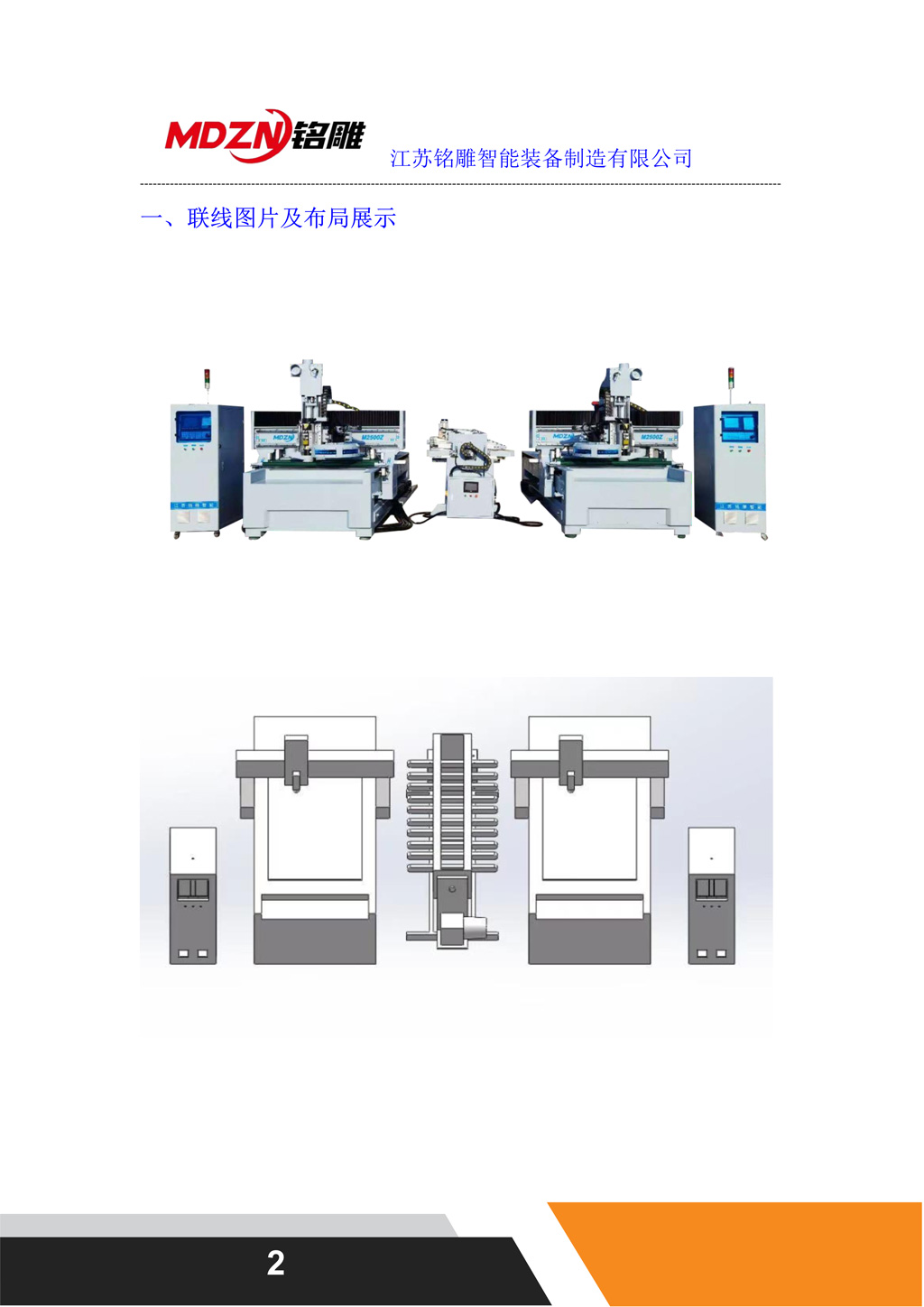

  一、联线图片及布局展示


  二、联线性能特点描述及流程介绍

  2.1:

  1.   1、联线适用于模压门板和柜体正反面加工,大大提高生产效率节约人工成本。

  2.   2、人工干预少、生产不易出错。

  3.   3、占地面积小对场地要求低,适合中小型车间。

  4.   4、采用高功率自动换刀主轴,斗笠式伺服刀库,实现复杂加工一次成型。

  5.   5、工业级整体焊接床身,回火时效处理,强韧而不变形,提高机床稳定性和加工精度。

  6.   6、进口日本安川伺服驱动系统,扭矩大,精度高,速度快,性能稳定。

  7.   7、换刀时间仅需3秒,刀库标配20支,可定制更大容量刀库。

  8.   8、采用台湾新代控制系统,可兼容多种CAD/CAM设计制作软件,可以控制完成多种层面3D加工,能够进行快速、平滑的三维立体加工、雕刻和切割。

  2.2:

  该生产线能实现在门板背面完成打标,门较孔、开槽、造型雕刻工等加工整体的流程如下:

  上料到液压平台--自动上料到加工机台一打铰链孔、打孔、拉直器槽、玻璃门背面加工一传输到翻板机翻板一传输回门型加工中心--正面加工门型并切割一加工完推到出料平台并同时上料--人工贴指标并收料。

  全程自动化生产,无需人工干预,精度和效率方面更高日产量可达到600-800平方/8H。(具体视门板造型难易程度)

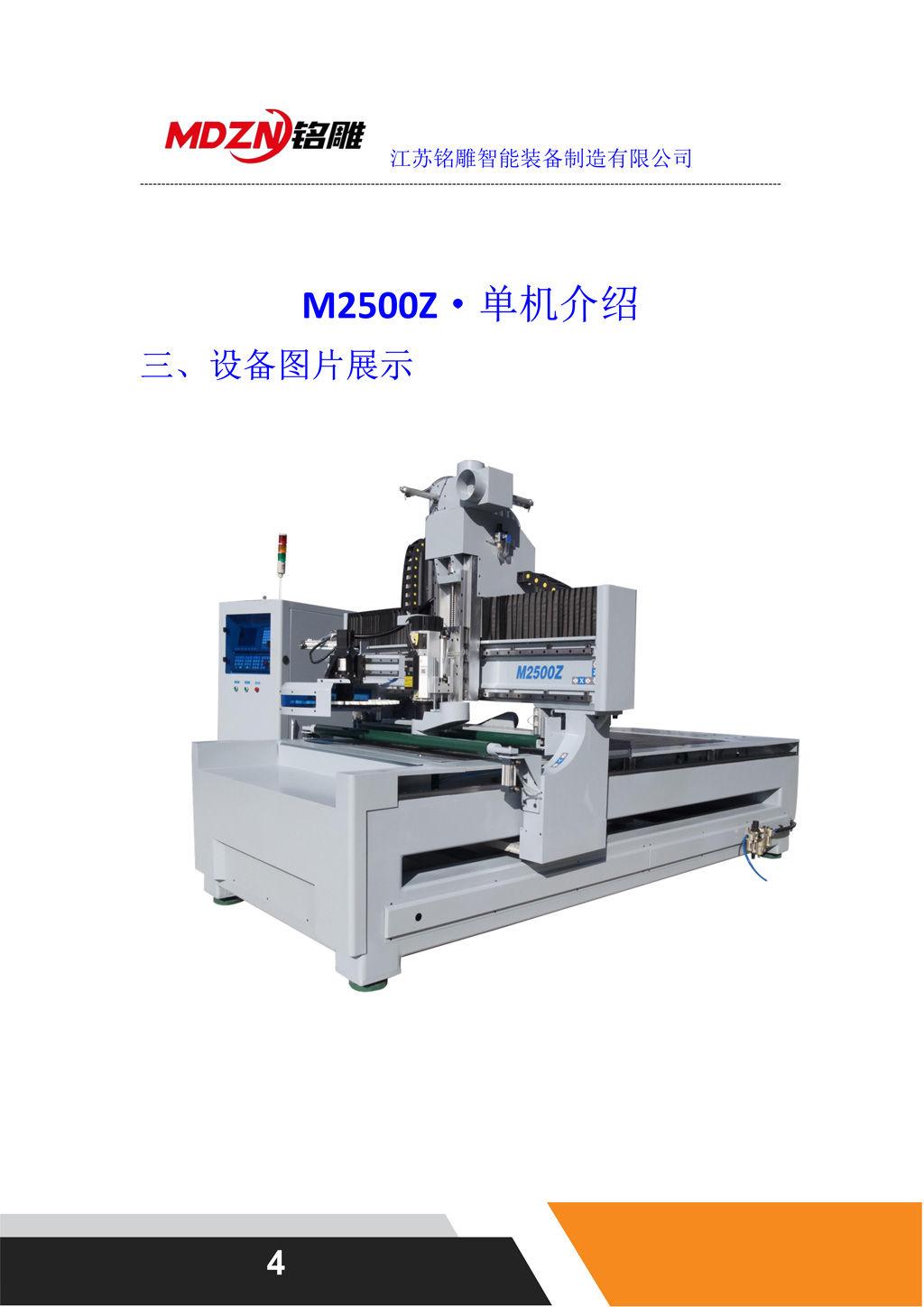

  三、设备图片展示

设备图片展示

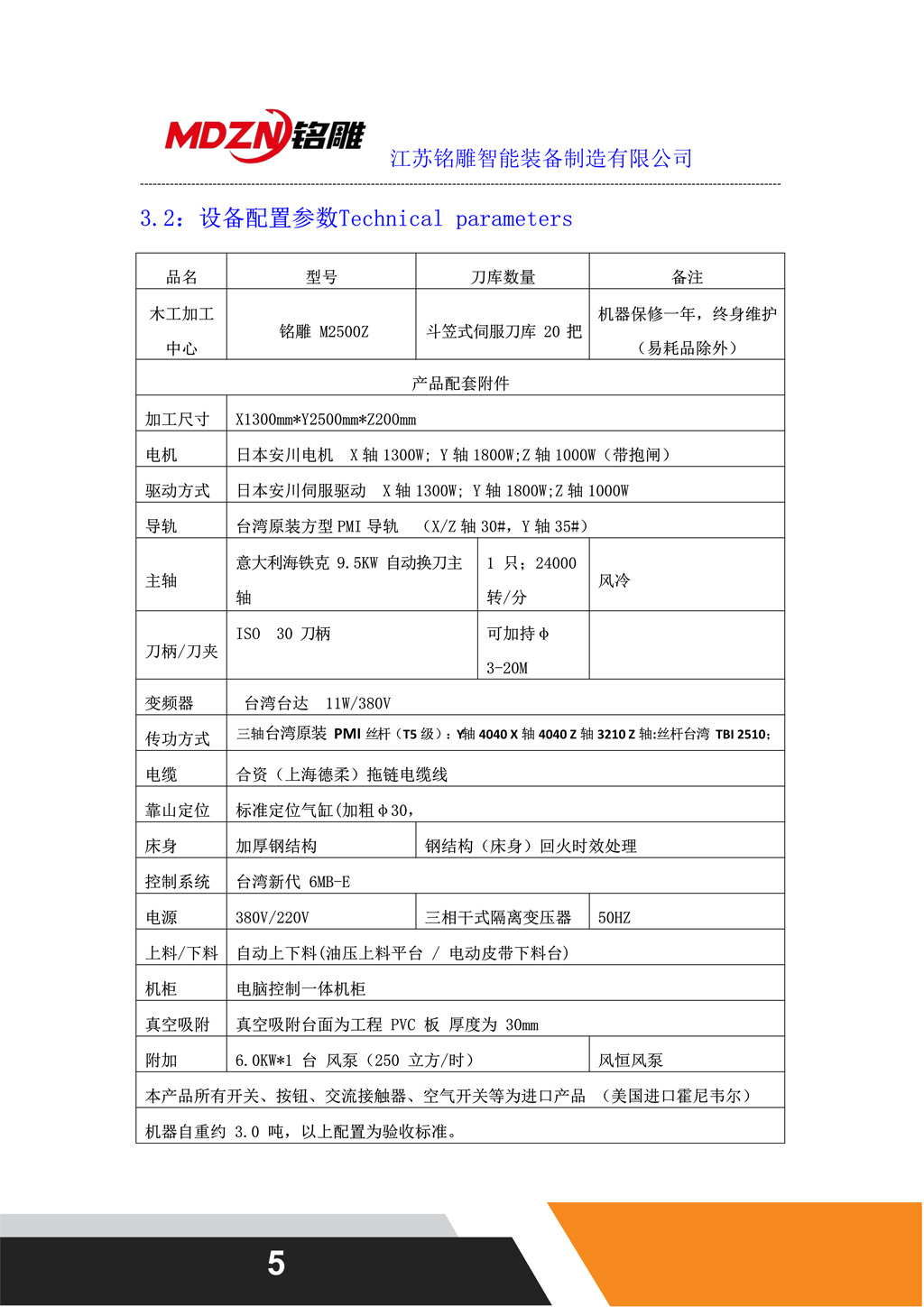

  3.2:设备配置参数表图

设备配置参数表图

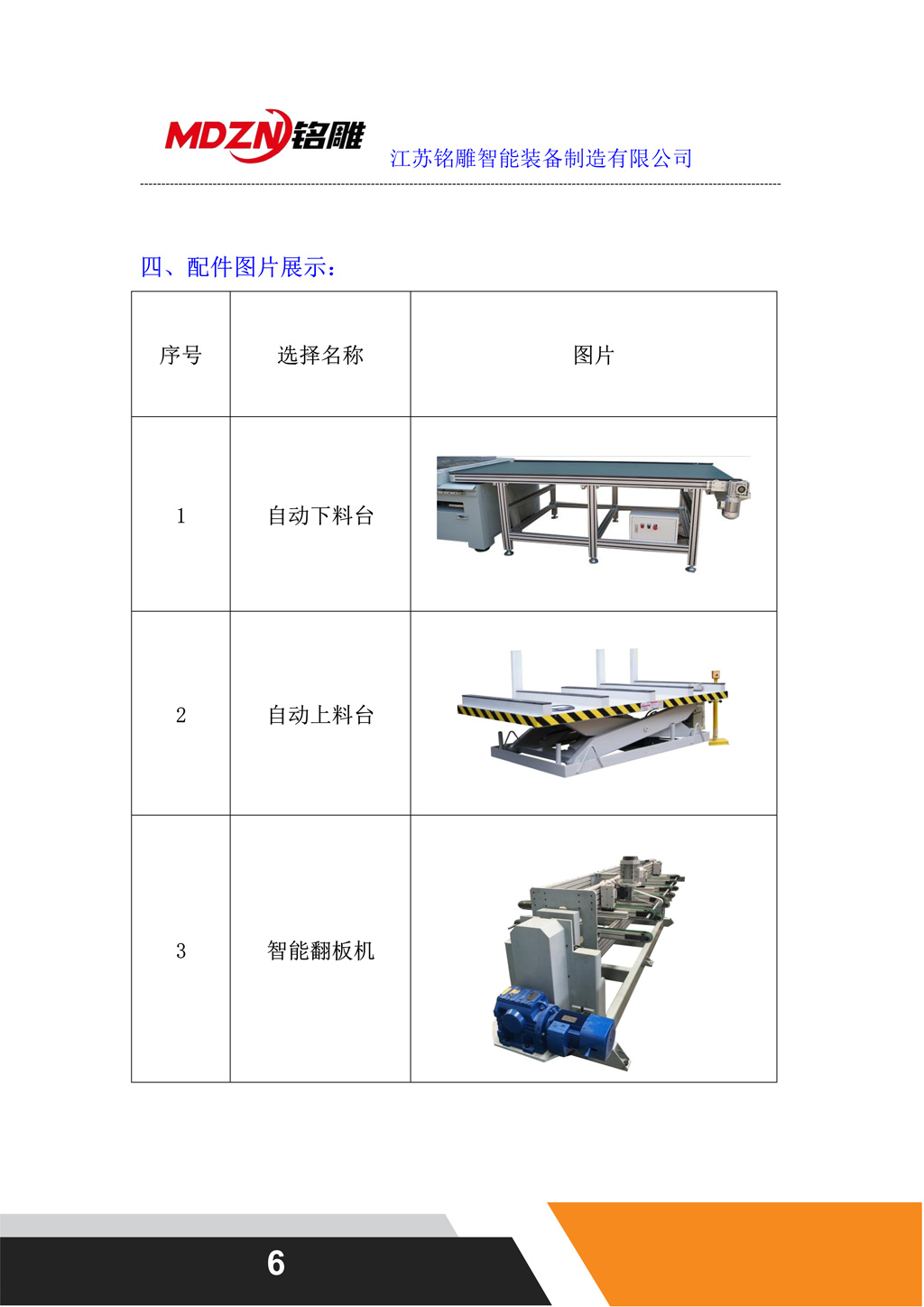

  四、配件图片展示:

配件自动上料台、下料台、只能翻板机图片展示

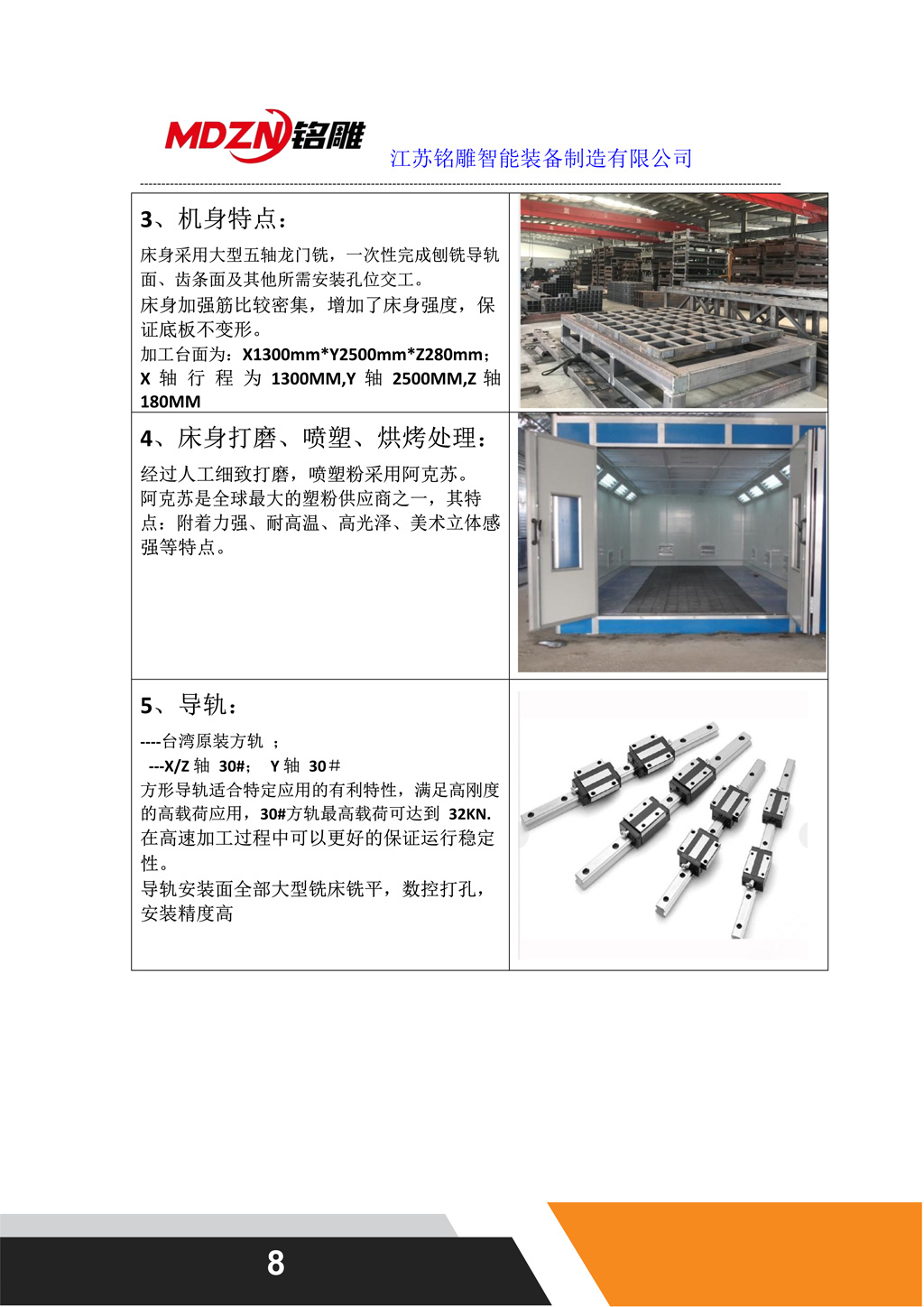

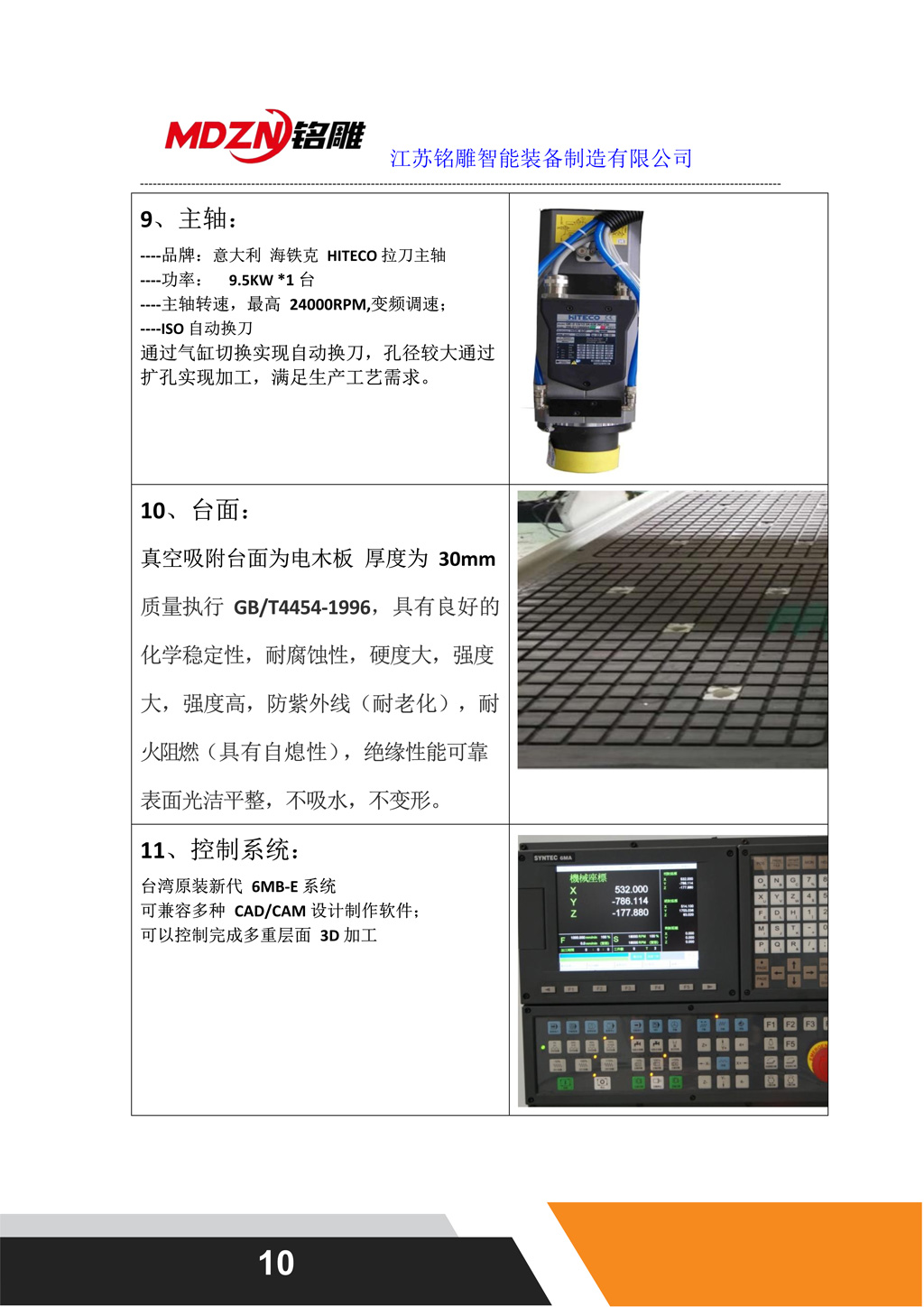

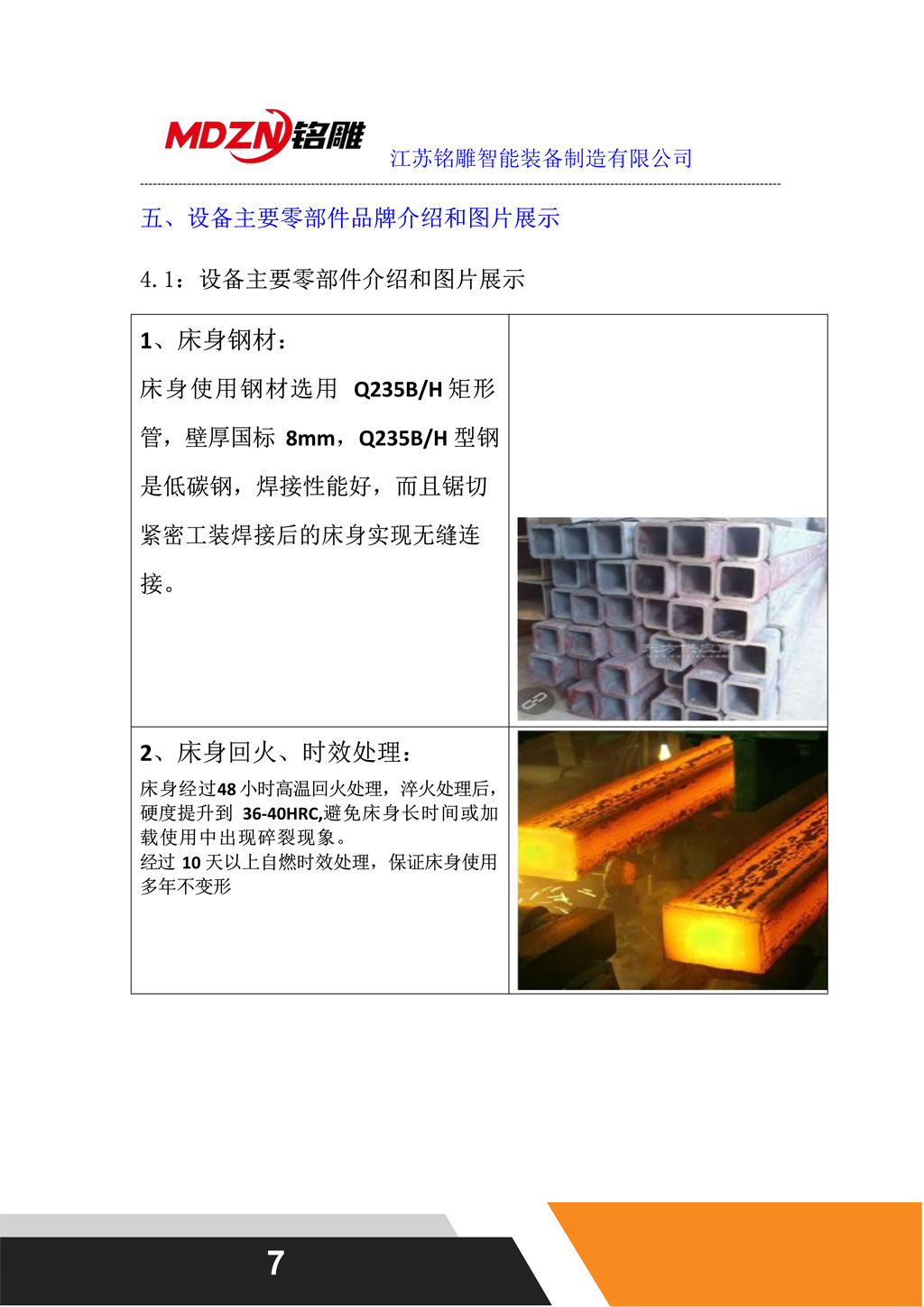

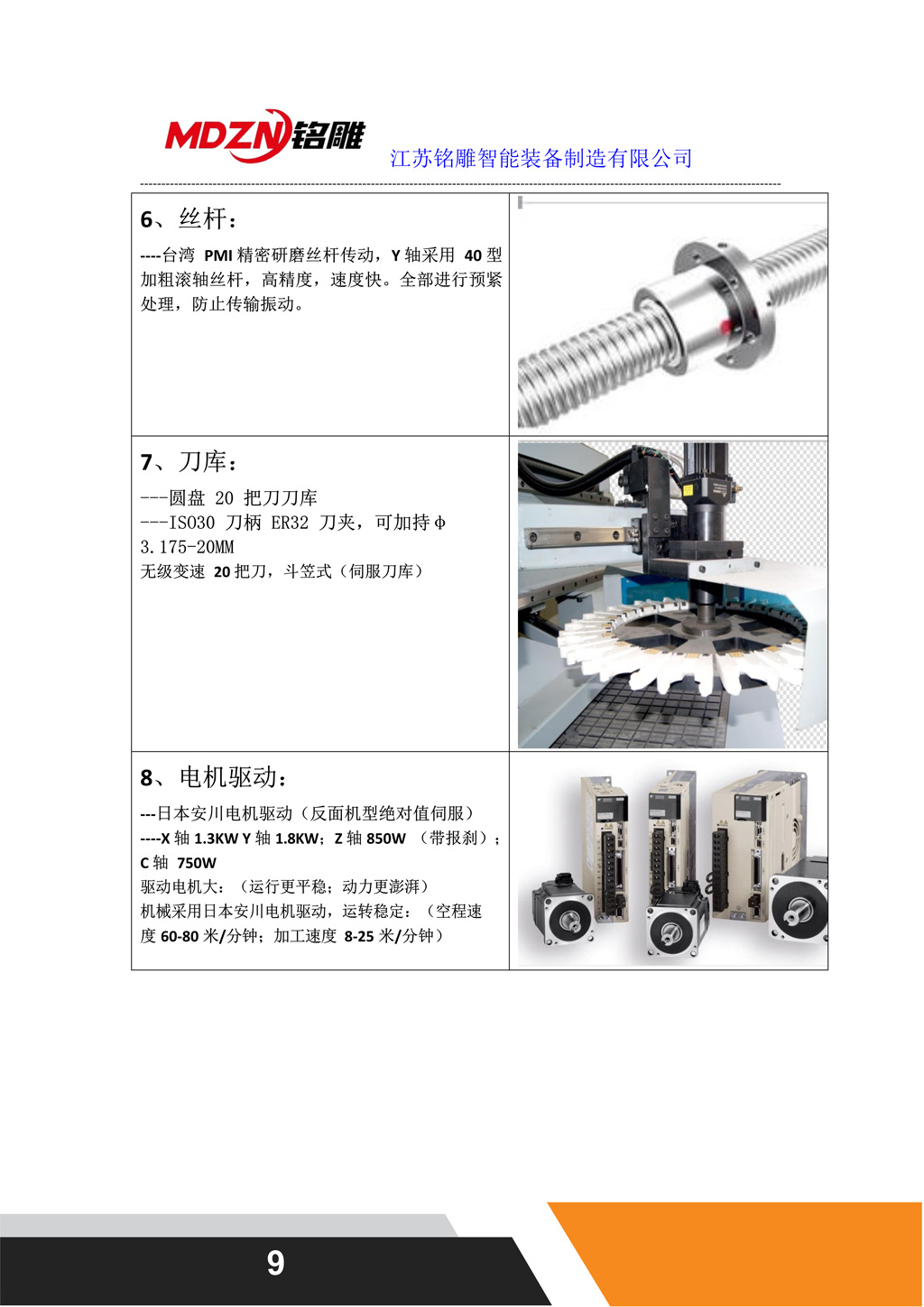

  五、设备主要零部件品牌介绍和图片展示

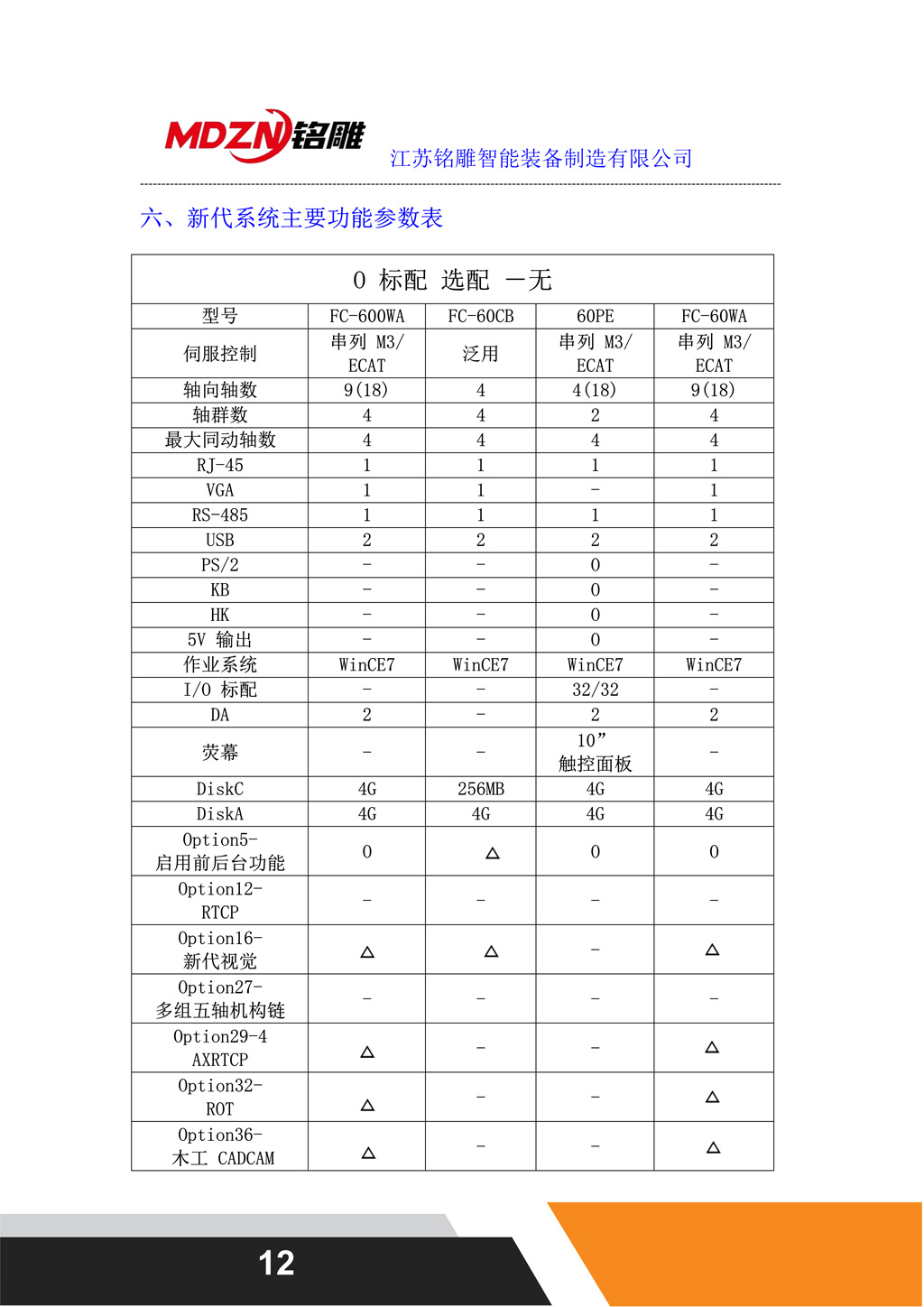

  六、新代系统主要功能参数表

M2500Z1+1联线新代系统主要功能参数表

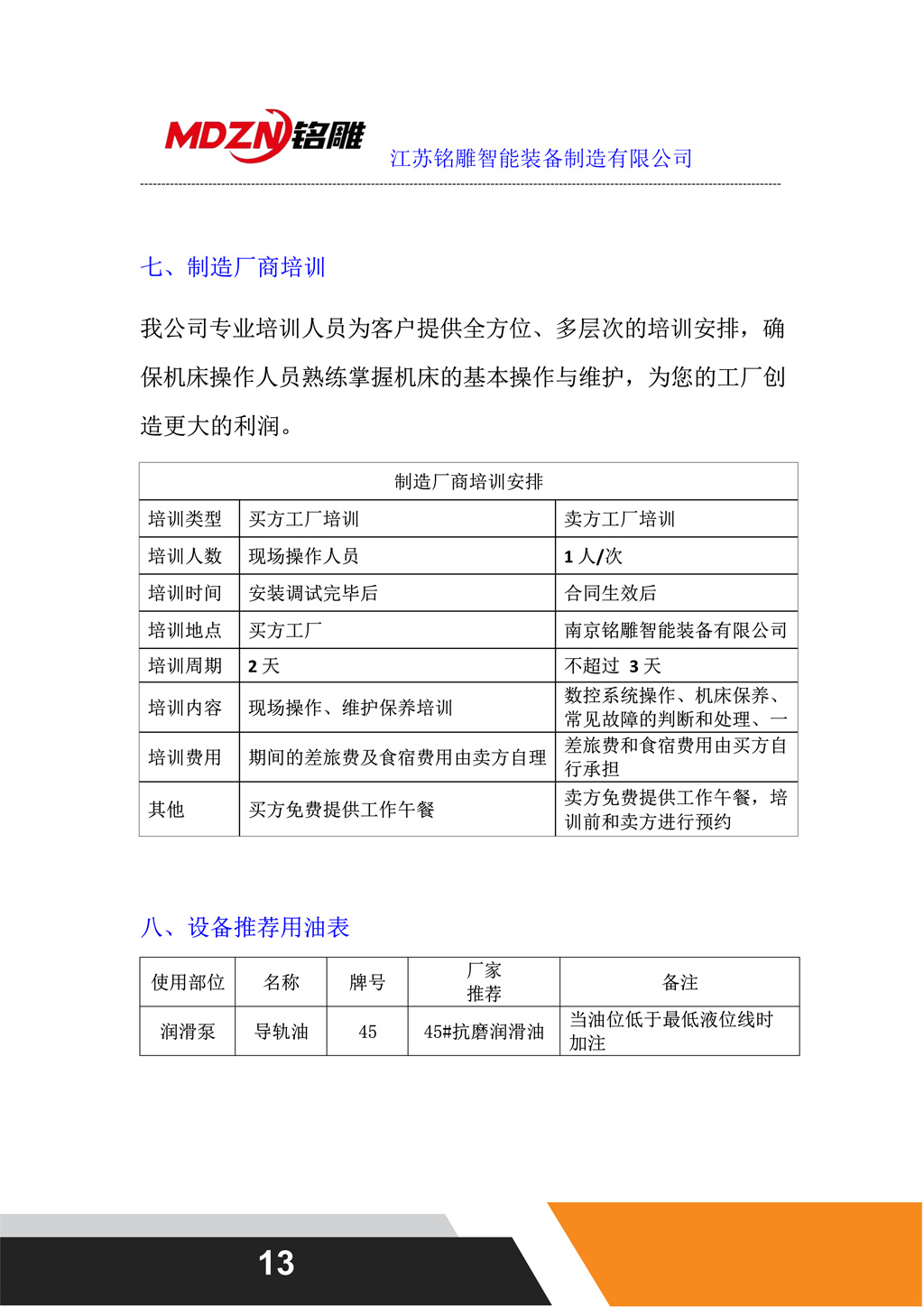

  七、制造厂商培训
