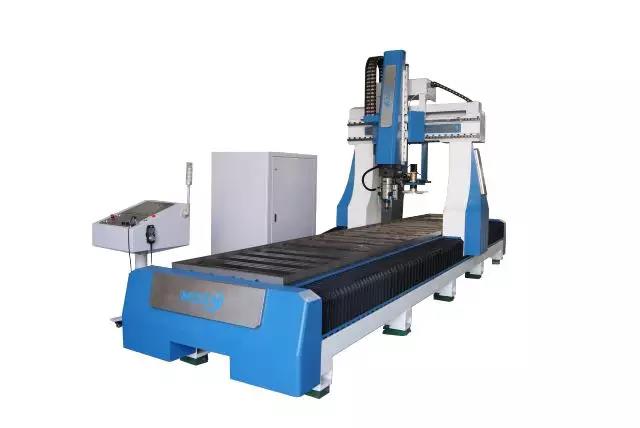

五轴联动加工中心
（5-axis CNC ML5010-06）
五轴联动加工中心性能特点:
1、适应于各种铝、铜、PVC、工业型材等复杂零件的加工。可实现工件一次装夹自动完成铣削、钻孔、等多工序加工。
2、安川伺服电机及驱动，扭矩大，精度高，速度快，性能稳定。
3、进口伺服电机、滚珠丝杠、研磨大导程、直线导轨副及轴承等机构使设备具有较高的加工精度。高稳定性，可靠性。进给移动经预拉伸保证加工精度的稳定。
4、铼钠克G-SPEED系统（五轴联动），该数控系统将LCD与控制单元集成一体，不仅极大节省空间，而且优化操作性和安装的简易性。有利于更完美地实现数控系统的用户界面、图形显示、动态仿真等功能。
5、本机采用进口的五轴铣头，能完成除底面外其余各面上任意角度加工。可选斗笠式伺服8位刀库。采用气动装夹工作台提高装卸速度。可选配T型工作台。
6、机床由高质量钢管无缝焊接而成，使其具有高稳定性，整机通过精密加工，振动时效处理，机器坚固，使用寿命长，不变形。
7、整体加厚方管结构床体，科学焊接、去除应力。
8、整机传动部件自动集中供油系统，延长各部件使用寿命。
9、Y/Z轴采用研磨级滚珠丝杠，精度高，下刀精确。三轴采用德国利施乐重载高精度滚柱直线导轨，承重力大，运行平稳，充分保证机械加工精度和耐磨性。
10、五轴头（双摆头），编程控制双摆头的旋转，从而可实现任意角度的3D立体加工。适用于各种复杂零件的生产。
五轴联动加工中心加工视频:
下面通过这段视频来具体了解一下五轴加工中心到底是如何运作的。
五轴联动加工中心技术参数:
| 机床的轮廓尺寸：长x宽×高 | 6000mmx1200×2500mm |
| 操作及控制系统 | 铢钠克G-SPEED系统（五轴联动） |
| 电机柜 | 恒温恒湿，配有空调装置 |
| 工作台面积：XYZ | 5000mum*1000mm:*600mm |
| 运行速度 | x轴：100m；Y轴：60m；Z轴：30m； |
| 传动方式 | x轴斜齿条，Y、Z滚珠丝杆4040P5级 研磨 |
| 齿条 | 德国恒利安研磨P4级3m-1000 |
| 减速机 | 德国阿尔法3弧分高精度减速机 |
| 导轨、滑块 | 德国力士乐35#滚柱重负载 |
| 驱动系统及驱动器 | 日本安川伺服电机，Y\z轴2000W；X轴3000w*2台 |
| 主轴功率 | 17KW，QX-28，5/122463F HITECO（海铁克）意大利进口 |
| 主轴转速 | 24000/分 |
| 主轴变频器 | 台达18KW |
| 刀柄刀具 | HSK-63F |
| 雕刻指令 | G代码、eng、uoo、NC、Tap |
| 支持编程软件 | 提供后处理软件支持MasterCAlMX5-88， |
| 换刀时间 | ≤4秒/次 |
| 机床重量 | 约5.0T |
| 电源功率 | AC380V/50Hz 20KW |
| 刀具冷却 | 自动喷油雾（2个喷油嘴） |
| 中央润滑装置 | 自动注油系统 |
| 油雾收集器 | 流量1800m2/h |
| 主轴最大旋转角度 | B轴：±185°；C轴：±320° |
| 主轴最大加工速度 | 66.7° |
